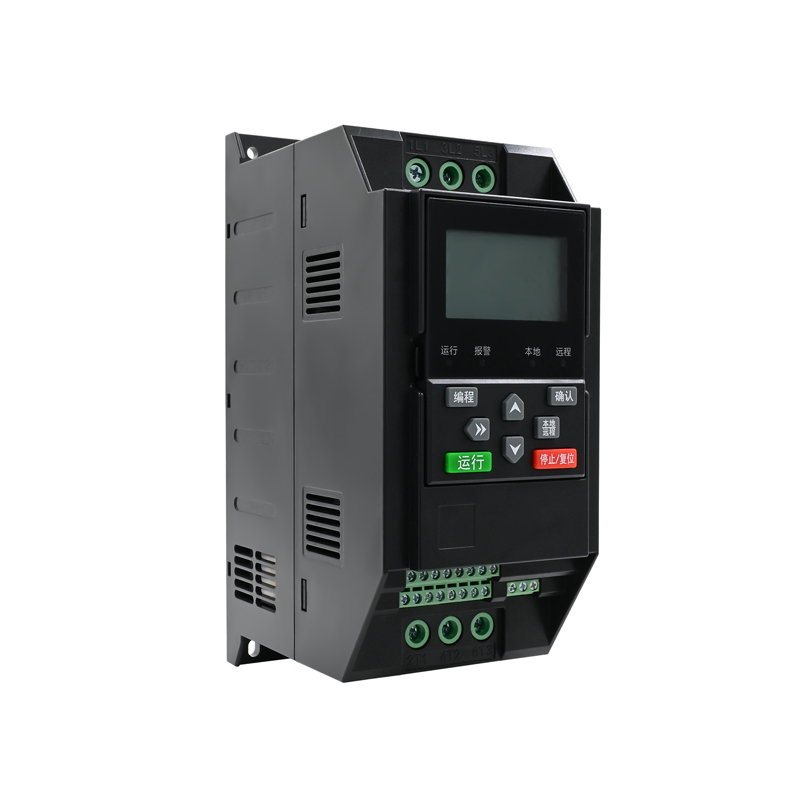

SSD60系列 在线式旁路内置旁路软启动器（15~800kW）
SSD60系列是本公司开发制造的新⼀代电机软启动器。该系列产品继承了上⼀代产品的优点，并在此基础上优化软件功能，使电机启动电流更低。
1、宽屏设计信息量大，美观更美观
2、适应电源电压范围广，可适应AC250V~500V的电网电压
3、晶闸管采用脉冲变压器驱动，故障率低，触发转矩大，可承受球磨机等重载：具有多种启动模式，可适应各种设备的需要
4、故障定位准确，如缺相故障，可定位到特定的缺相，便于现场维护：保护功能齐全，具有启动前输入输出缺相、晶闸管短路判断等故障诊断，所有保护均可选择性闭合：支持适用于发电机供电的频率同步
5、支持双面板，外接设计为通用网线接口
6、具有三个可编程继电器，方便用户在现场灵活适配各种应用
7、电流控制型（专门为破碎机与给料机之间的联动而设计）
8、晶闸管短路阻断保护（需与分流脱扣断路器配套使用，保证晶闸管击穿不烧毁电机）
9、具有重启通话功能，因涉及安全，请慎用
10、具有使用时限和取消的功能，可以很好地维护卖方的利益
11、具有故障信息记录，方便售后服务人员的故障诊断和维护
12、有运行时间记录，方便售后服务维护
13.、未来技术物联网云控制正在开发中
| 符合标准 | GB14048.6/IEC60947-2-2:2002 |
| 三相电力 | Voltage AC 380V ±15% (220V& 660V Optional) |
| 频率 | 50/60Hz |
| 自适应功率调整 | 鼠笼式三相异步电动机 |
| 起始频率 | 电机满载启动时，不超过4次/小时，空载或轻载启动时，建议不超过10次/小时 |
| 防水等级 | IP20 |
| 抗冲击性 | 符合IEC68-2-27: 15g, 11ms |
| 抗震性能 | 海拔3000米以下，振动强度0.5G以下 |
| 环境温度 | 工作温度0~+40℃无降额(+40℃~60℃之间，每升高1℃，电流减小2%)和60℃以下 |
| 存储温度 | -25 °C~70 °C |
| 湿度 | 93%无冷凝或滴漏，符合IEC68-2-3 |
| 海拔 | 1000米以内不降额(超过1000米，每增加100米电流减小5%) |
| 冷却方式 | 自然风冷 |
| 安装方式 | 垂直安装，倾角范围在±10°以内 |
| 产品型号 | 适配电机 (kW) | 电流 (A) |
电压 | W (mm) |
H (mm) |
D (mm) |
W1 (mm) |
H1 (mm) |
孔径 (mm) |
重量 (kg) |
| SSD60-4T-15 | 15.00 | 30.00 | 380V | 235.00 | 385.00 | 235.00 | 120.00 | 315.00 | Ø6 | 8.00 |
| SSD60-4T-18.5 | 18.50 | 37.00 | 380V | 235.00 | 385.00 | 235.00 | 120.00 | 315.00 | Ø6 | 8.00 |
| SSD60-4T-22 | 22.00 | 45.00 | 380V | 235.00 | 385.00 | 235.00 | 120.00 | 315.00 | Ø6 | 8.00 |
| SSD60-4T-30 | 30.00 | 60.00 | 380V | 235.00 | 385.00 | 235.00 | 120.00 | 315.00 | Ø6 | 8.00 |
| SSD60-4T-37 | 37.00 | 75.00 | 380V | 235.00 | 385.00 | 235.00 | 120.00 | 315.00 | Ø6 | 8.00 |
| SSD60-4T-45 | 45.00 | 90.00 | 380V | 235.00 | 385.00 | 235.00 | 120.00 | 315.00 | Ø6 | 8.00 |
| SSD60-4T-55 | 55.00 | 110.00 | 380V | 235.00 | 385.00 | 235.00 | 120.00 | 315.00 | Ø6 | 8.00 |
| SSD60-4T-75 | 75.00 | 150.00 | 380V | 235.00 | 385.00 | 235.00 | 120.00 | 315.00 | Ø6 | 8.00 |
| SSD60-4T-90 | 90.00 | 180.00 | 380V | 360.00 | 590.00 | 250.00 | 252.00 | 476.00 | Ø8 | 20.00 |
| SSD60-4T-115 | 115.00 | 230.00 | 380V | 360.00 | 590.00 | 250.00 | 252.00 | 476.00 | Ø8 | 20.00 |
| SSD60-4T-132 | 132.00 | 260.00 | 380V | 360.00 | 590.00 | 250.00 | 252.00 | 476.00 | Ø8 | 20.00 |
| SSD60-4T-160 | 160.00 | 320.00 | 380V | 360.00 | 590.00 | 250.00 | 252.00 | 476.00 | Ø8 | 20.00 |
| SSD60-4T185 | 185.00 | 370.00 | 380V | 360.00 | 590.00 | 250.00 | 252.00 | 476.00 | Ø8 | 20.00 |
| SSD60-4T-200 | 200.00 | 400.00 | 380V | 360.00 | 590.00 | 250.00 | 252.00 | 476.00 | Ø8 | 20.00 |
| SSD60-4T-220 | 220.00 | 440.00 | 380V | 400.00 | 630.00 | 250.00 | 289.00 | 539.00 | Ø10 | 25.00 |
| SSD60-4T-250 | 250.00 | 500.00 | 380V | 400.00 | 630.00 | 250.00 | 289.00 | 539.00 | Ø10 | 25.00 |
| SSD60-4T-280 | 280.00 | 560.00 | 380V | 400.00 | 630.00 | 250.00 | 289.00 | 539.00 | Ø10 | 26.00 |
| SSD60-4T-320 | 320.00 | 630.00 | 380V | 400.00 | 630.00 | 250.00 | 289.00 | 539.00 | Ø10 | 27.00 |
