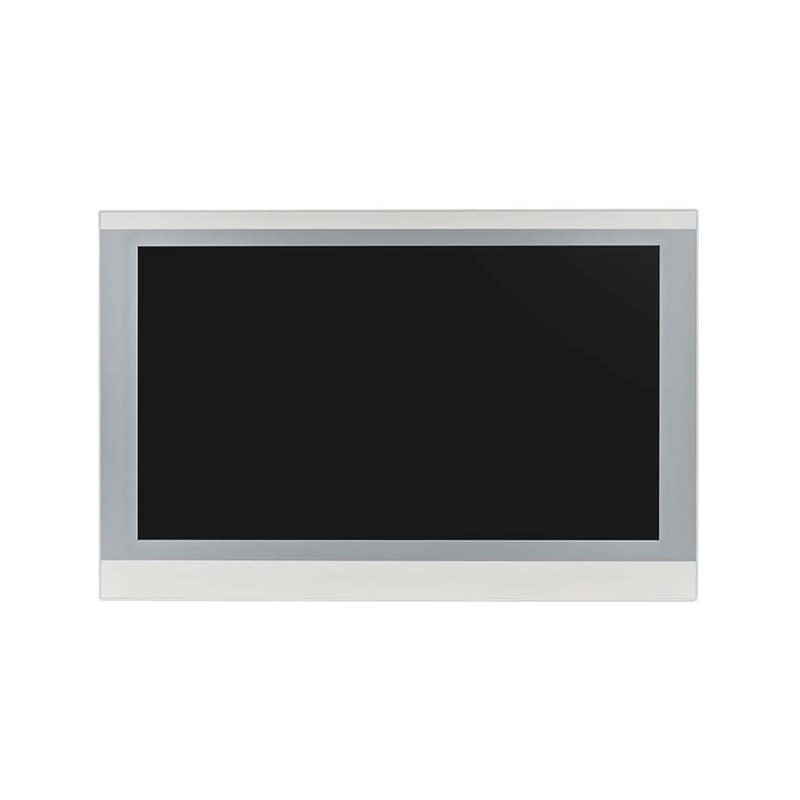

HMI-HR80系列 高端型人机界面
HMI系列是本公司开发和制造的触摸屏。本产品提供各种通信端⼝，⽤于快速通信和⽅便控制各种机器系统和设施。它具有功能全⾯、运⾏稳定等特点。
本公司⽣产的触摸屏具有先进的窄边框和宽屏幕设计。它配备了多个COM端⼝和⼀个以太⽹端⼝。具有多语⾔输⼊功能，为全球客户提供简单的操作。
江昇控制生产的触摸屏具有先进的窄框和宽屏设计。它配备了多个COM端口和一个以太网端口。具有多语言输入功能，为全球客户提供简单操作。
| 产品型号 | HR8072NE / HC8072NE | HR8010NE/ HC8010NE | HR8015NE / HR8015EE / HC8015EE | |
| 模块 | 索引 | 参数 | 参数 | 参数 |
| 显示 | 液晶显示屏 | 7 英寸 TFT | 10.1 英寸 TFT | 15.6 英寸 TFT |
| 分辨率 | 1024*600 | 1024*600 | 1920×1080 | |
| 亮度 | 600cd/㎡ | 600cd/㎡ | 250cd/㎡ | |
| 对比度 | 500：1 | 500：1 | 500：1 | |
| 背光 | LED | LED | LED | |
| 背光源寿命 | ＞50,000 小时 | ＞50,000 小时 | ＞50,000 hours | |
| 色深 | 16.77M, 24 bit | 16.77M, 24 bit | 16.77M, 24 bit | |
| Visua角 | 80’/80’/80’/80′ | 80’/80’/80’/80′ | 80’/80’/80’/80′ | |
| 触控 | 触摸屏 | 4线工业电阻或高压容量 | 4线工业电阻或高压容量 | 4线工业电阻或高压容量 |
| 内存 | 闪存 | 128MB or 1 G | 128MB or 1 G | 1G |
| DDR3 | 128MB OR 8G | 128MB OR 8G | 8G DDR3 | |
| 中央处理单元 | ARM Cortex-A7 Dual core 1GHz | ARM Cortex-A7 Dual core 1GHz | ARM Cortex-A53 Four core 1.5GHz | |
| 通讯端口 | USB Host | USB 2.0*1 | USB 2.0*1 | USB 2.0*1 |
| RS-232 | COM1 | COM1 | COM1 | |
| RS-485 | COM2：2W/4W；COM3：2W | COM2：2W/4W；COM3：2W | COM2：2W/4W；COM3：2W | |
| 以太网 | 10/100Mbps自适应调节 | 10/100Mbps自适应调节 | 10/100Mbps自适应调节 | |
| 4G远程或WIF | 可扩展 | 可扩展 | 可扩展 | |
| 实时时钟 | 内置实时时钟 | 内置实时时钟 | 内置实时时钟 | |
| 供电 | 输入电压 | 24V交流电，波动范围12-28V交流电 | 24V交流电，波动范围12-28V交流电 | 24V交流电，波动范围12-28VDC |
| 额定功率 | 10W (420mA@24V交流电) | 10W (420mA@24V交流电) | 10W (420mA@24V交流电) | |
| 隔离电源 | 内置 | 隔离电源 | 隔离电源 | |
| 电源中断容忍度 | <5mS | <5mS | <5mS | |
| 耐压 | 500V交流电一分钟 | 500V交流电一分钟 | 500V交流电一分钟 | |
| 绝缘阻抗 | 50MΩ@500V 直流 | 50MΩ@500V 直流 | 50MΩ@500V 直流 | |
| 结构 | 尺寸 | 212*156*45 mm | 280*220*45 mm | 395*258*52 mm |
| 打包尺寸 | 255*205*80 mm | 320*270*80 mm | 480*315*82 mm | |
| 孔 | 192*138 mm | 260*202 mm | 384*247 mm | |
| 安装方式 | 面板装配 | 面板装配 | 面板装配 | |
| 重量 | 含内盒约0.9Kg | 含内盒约1.4Kg | 含内盒约2.7Kg | |
| 外壳材料 | 压铸铝合金 | 压铸铝合金 | 压铸铝合金 | |
| PCB板涂料 | 定制 | 定制 | 定制 | |
| 机械振动 | 10 ~ 25Hz(X轴、Y轴、Z轴2G 30分钟) | 10 ~ 25Hz(X轴、Y轴、Z轴2G 30分钟) | 10 ~ 25Hz(X轴、Y轴、Z轴2G 30分钟) | |
| 操作环境 | 防水等级 | 面板:IP65,后盖:IP20 | 面板:IP65,后盖:IP20 | 面板:IP65,后盖:IP20 |
| 温度 | 0-50℃（32°-122°F） | 0-50℃（32°-122°F） | 0-50℃（32°-122°F） | |
| 湿度 | 10%-90% (无凝结) | 10%-90% (无凝结) | 10%-90% (无凝结) | |
| 储存温度 | -20-60℃（-4°–144°F） | -20-60℃（-4°–144°F） | -20-60℃（-4°–144°F） | |
| 冷却 | 自然空气冷却 | 自然空气冷却 | 自然空气冷却 | |
| 认证 | CE | 符合CE标准 | 符合CE标准 | 符合CE标准 |
| 软件 | FC Touch PRO V1.2.28或更新版本 | FC Touch PRO V1.2.28或更新版本 | FC Touch PRO V1.2.28或更新版本 | |
| 产品型号 | 串行口 | 以太网接口 | 液晶显示屏 | 外壳材料 | 分辨率 | 重量 (kg) |
||
| HR8072NE | 3 | 1 | 7 英寸TFT触摸面板 | 压铸铝合金 | 1024*600 | 1.00 | ||
| HC8072NE | 3 | 1 | 7英寸TFT触摸面板 | 压铸铝合金 | 1024*600 | 1.00 | ||
| HR8010NE | 3 | 1 | 10.1 英寸TFT触摸面板 | 压铸铝合金 | 1024*600 | 1.50 | ||
| HC8010NE | 3 | 1 | 10.1 英寸TFT触摸面板 | 压铸铝合金 | 1024*600 | 1.50 | ||
| HR8015NE | 3 | 1 | 15.6 英寸TFT触摸面板 | 压铸铝合金 | 1920*1080 | 3.00 | ||
| HR8015EE | 3 | 2 | 15.6 英寸TFT触摸面板 | 压铸铝合金 | 1920*1080 | 3.00 | ||
| HC8015EE | 3 | 2 | 15.6 英寸TFT触摸面板 | 压铸铝合金 | 1920*1080 | 3.00 | ||
| 产品型号 | 串行口 | 以太网接口 | 4G | WIFI | USB | HDMI | 外壳材料 | 分辨率 |
| HD-Box | 3 | 3 | 0 | 0 | 2 | 1 | 压铸铝合金 | 1920*1080 |
| HD-Box-G | 3 | 3 | 1 | 0 | 2 | 1 | 压铸铝合金 | 1920*1080 |
| HD-Box-W | 3 | 3 | 0 | 1 | 2 | 1 | 压铸铝合金 | 1920*1080 |
| HD-Box-GW | 3 | 3 | 1 | 1 | 2 | 1 | 压铸铝合金 | 1920*1080 |
