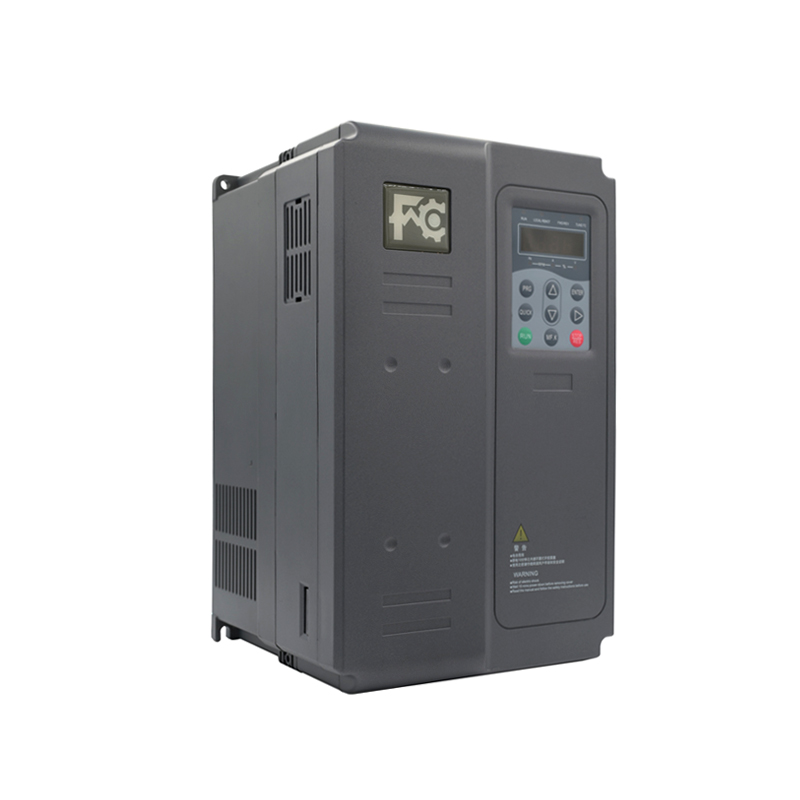

FC320L系列 闭环电梯矢量控制变频器（7.5~15kW）
FC320L 是本公司开发和制造的专用电梯矢量控制变频器。它吸收了该行业标杆产品的技术优势，优化并升级了电机矢量控制和平滑曲线计算的算法。该产品是电梯行业中最实用、专业且易于使用的专用变频器。
1、适用于永磁同步电机和异步电机的驱动控制，具有多种旋转编码器接口
2、具有电机参数自整定功能，可用于静态整定或全整定;灵活的启动曲线处理，多段S曲线设置，4级加减速时间设置，确保良好的电梯运行舒适性
3、具有简单实用的电池操作功能，48V电源输入可完成断电自救
4、具有使能检测、制动接触器控制、输出接触器控制、强制减速判断、超速保护、速度偏差检测、提前开门、触点附着力检测、电机过热检测、启动预扭矩补偿等多种电梯功能 特殊功能使电梯控制简单易行
5、操作面板独特的单键设计，让复杂的键盘操作变得简单;并且可以通过RJ45端口连接到任何位置，使电梯调试方便简单;参数复制单元使用方便，方便批量调试;内置直流电抗器和制动单元，提高了系统的输出功率因数，降低了电气系统外部元件的成本
6、全系列独立风道设计，专业防雷设计，专业加工生产平台，先进的过程控制，确保FC320L电梯专用变频器质量
| 基本规格 | |
| 载波频率 | 2kHz~16kHz;根据负载特性，自动调整载波频率 |
| 输入频率精度 | 数字设定:0.01Hz 模拟量设置:最高频率× 0.1% |
| 输出频率精度 | 数字设定:最高频率×±0.01% 模拟量设置:最高频率×±0.01% |
| 控制方式 | 开环矢量控制(SVC)/闭环矢量控制(VC)/VF控制 |
| 启动力矩 | 0.5Hz/180%（SVC）； 0Hz/200%（FVC） |
| 速度范围 | 1：100（SVC）/1：1000（FVC） /1：50 （V/F） |
| 稳定速度 | ±0.5%（SVC） ±0.05%（FVC） |
| 过载能力 | 150%额定电流持续60秒;180%额定电流持续1秒 |
| 可调电机调谐 | 随负载调谐;无负载调优 |
| 加减速曲线 | 线性或s曲线加减速方法;四组加减速时间和四组s曲线设置;各种组合 |
| 检修控制 | 可以指定任意多个速度 |
| 多段调速 | 实现8档变速操作 |
| 自动电压调节器(AVR) | 当电网电压变化时，能自动保持输出电压恒定 |
| 显示与操作 | |
| LED 显示 | 能显示设定频率、输出频率、输出电压、输出电流等参数 |
| 参数预设 | 快速复制参数与LED操作面板 |
| 保护功能 | 上电短路检测、输入输出缺相保护、过流保护、过压保护、欠压保护等40种保护 |
| 键盘锁和功能选择 | 实现键盘的部分或完全锁定，并定义一些键盘的作用范围，以防止误用 |
| 个性化 | |
| 上电外围设备安全自检 | 可实现对接地、短路等周边设备的安全检测 |
| 停电应急操作 | 简单方便的实施应急行动计划 |
| 过速保护装置 | 内置电梯超速保护功能;多个操作选项 |
| 速度偏差检测 | 内置速度偏差检测功能;及时发现电梯的潜在隐患 |
| 强制变速保护 | 具有强制变速检测功能;它可以有效防止电梯冲到顶部，在底部急停 |
| 直接对接功能 | 结合直接对接命令进行无延迟操作 |
| 电机温度检测 | 及时判断电机温度，消除安全隐患 |
| 电容补偿起动 | 三种起动力矩补偿方式:模拟、数字、无称重 |
| 快捷键 | 自定义快捷菜单 |
| 定时控制 | 方便的定时控制功能 |
| 输入输出特性 | |
| 运行命令通道 | 两个通道:操作面板，控制终端 |
| 频率源 | 4种频率源:数字参考、多速参考、模拟电压1参考、模拟电压2参考 |
| 输入端 | 10个数字输入端子，其中一个可作为高速脉冲输入，兼容有源PNP或NPN输入方式 2个模拟输入端子，其中一个只能作为电压输入，另一个可以作为电压输入或电流输入 |
| 输出端 | 3个数字输出端子 2个继电器输出端子 模拟输出端1通道，可分别选择0/4 ~ 20mA或0/2 ~ 10V，可实现设定频率、输出频率等物理量的输出 |
| 环境特性 | |
| 工作温度 | -10~+40℃，最高可达50℃，空气温度变化小于0.5℃/min |
| 储存温度 | -40~+70℃ |
| 应用场所 | 室内，避免阳光直射，灰尘，腐蚀性气体，可燃气体，油雾，水蒸气，滴水或盐等 |
| 海拔 | 小于1000米，大于1000米需降额 |
| 湿度 | RH≤95%，无凝露 |
| 抗振性 | 3.5m/s²在2-9Hz, 10m/s²在9-200Hz (IEC60721-3-3) |
| 防水等级 | IP20 |
| 污染等级 | 2类(干燥、非导电粉尘污染) |
| 产品标号 | 适配电机(kW) | 输入电流 (A) | 输出电流 (A) | 额定容量 (kVA) | W (mm) |
H (mm) |
D (mm) |
W1 (mm) |
H1 (mm) |
孔径 (mm) |
重量 (kg) |
| 1/3相输入，3相输出380V(-15%~+15%公差) | |||||||||||
| FC320L-4T-7.5GB | 7.50 | 19.00 | 17.00 | 11.00 | 208.00 | 322.00 | 192.00 | 190.00 | 305.00 | Ø6 | 6.50 |
| FC320L-4T-11GB | 11.00 | 28.00 | 25.00 | 16.00 | 208.00 | 322.00 | 192.00 | 190.00 | 305.00 | Ø6 | 6.80 |
| FC320L-4T-15GB | 15.00 | 35.00 | 32.00 | 21.00 | 208.00 | 322.00 | 192.00 | 190.00 | 305.00 | Ø6 | 7.30 |
| 产品型号 | 备注 | ||||||||||
| PG-A4 | AB增量编码器 | ||||||||||
| PG-C | 正余弦编码器 | ||||||||||
| PG-C2 | |||||||||||
| PG-C3 | |||||||||||
| PG-B | UVW编码器 | ||||||||||
| MD32PG5 | 绝对编码器终端和SSI连接器 | ||||||||||
