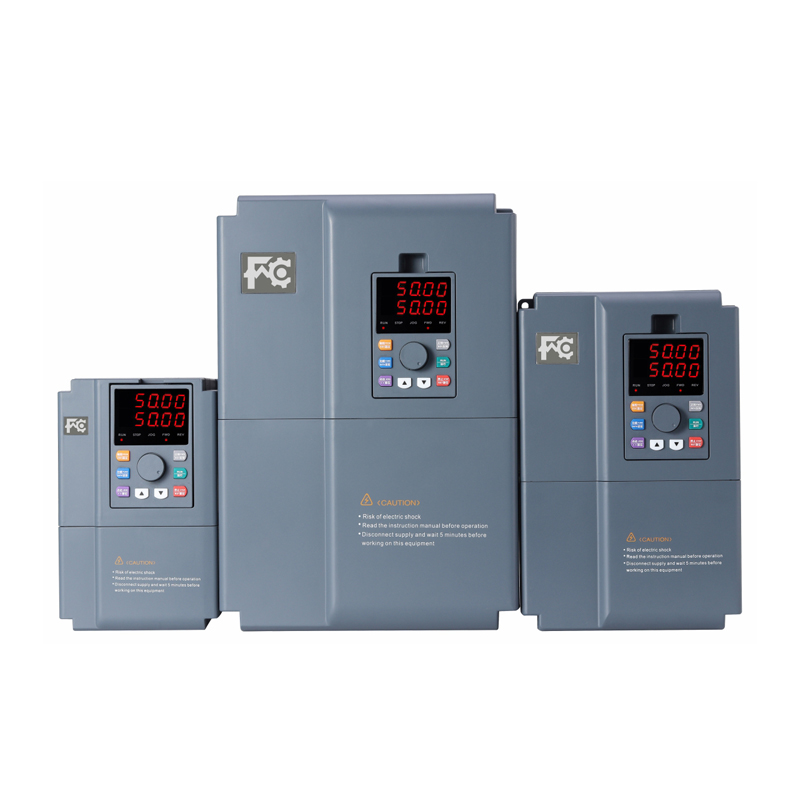

FC280系列 通用型变频器（0.75~1132kW）
FC280系列是我们的通用系列，支持110V、220V、380V、480V和690V电压范围，功率覆盖0.4kW至1132kW。内置C2/C3标准的EMC滤波器，具有优良的扭矩矢量控制，可以添加多种PG卡以支持编码器连接。提供24个月的保修期。几乎可以满足所有客户的需求。
1、三种控制方式：V/F控制、开环矢量控制、闭环矢量控制
2、适用于高精度、快速响应、高扭矩、大惯性、潜在负载等高端场所
3、超低速高启动转矩，闭环矢量控制状态下零速可输出150%额定转矩
4、多功能输入输出终端功能，多功能模拟输入输出功能和串行通信功能为用户提供了很多便利
5、具有自动调节载波频率的功能，运行更加稳定可靠
6、具有速度跟踪和重启功能，实现平稳启动，不影响旋转电机
7、具有自动电压调节功能，可有效解决大功率电机低频振荡问题
8、下垂控制使多个逆变器的功率分配更容易
9、内置0.75KW至22KW制动单元，如需快速停车，可直接连接制动电阻
| 输入功率 | |
| 输入电压 | 1AC 220V±15%, 3AC 220V±15%,3AC 380V±15%, 3AC 660V±10%, 3AC 1140V±15% |
| 输入频率 | 47～63Hz |
| 功率系数 | ≥95% |
| 控制性能 | |
| 控制模式 | V/F控制，非PG矢量控制(SVC)，PG矢量控制(FVC) |
| V/F控制 | 直线、多点、方形V/F曲线、V/F分离 |
| 操作命令方式 | 键盘控制，终端控制，串行通信控制 |
| 信号模式 | 数字，模拟，脉冲频率，串行通信，多步调速，简单的PLC和PID多模式的组合和不同的模式可以切换。 |
| 过载能力 | G型:150%额定电流60s,180%额定电流3s |
| P型:120%额定电流60s,150%额定电流3s | |
| 启动力矩 | G型:0.5 hz / 150% (SVC), 0 hz / 180% (FVC) |
| P型:0.5 hz / 100% | |
| 调速范围 | 1:100(SVC) 1:1000(FVC) |
| 转速控制精度 | ±0.5%(SVC)±0.02%(FVC) |
| 载波频率 | 0.5 ~ 16.0 kHz，根据负载特性自动调整载波频率 |
| 频率精度 | 数字设定:0.01赫兹。模拟设置:最高频率x 0.00025 |
| 转矩补偿 | 自动转矩提升，手动转矩提升0.1~30% |
| 加减速模式 | 直线或s型曲线，4种加减速时间，范围为0.0~6500.0 s |
| 直流制动 | 支持起、停直流制动器; |
| 微动控制 | 慢跑频率范围:0.0Hz~50.00Hz;慢跑升降时间:0~6500.0s |
| 简单PLC和多步调速操作 | 内置PLC控制终端，16步调速可设定 |
| 内置PID变频器 | 内置PID控制，方便实现对工艺参数(如压力、温度、流量等)的闭环控制。 |
| 自动电压调节(AVR) | 当电网电压变化时，自动保持输出电压恒定 |
| 公共直流母线 | 公共直流母线功能:多台逆变器可以使用公共直流母线 |
| 控制导线 | 导线控制功能:多重三角脉冲频率控制 |
| 定长控制 | 设定长度控制 |
| 时间控制 | 设置时间范围:0~6500min |
| 主控制器 | |
| 输入终端 | 6个可编程数字输入，可扩展到4个数字输入，其中一个支持高速脉冲输入; 1模拟电压输入0~10VDC; 2 .电压输入0~10VDC或电流输入0~20mA。 |
| 输出接口 | 1路开路集电极输出，可扩展为1路高速脉冲输出; 2个继电器输出; 2 .模拟输出:电压输出0~10VDC或电流输出0~20mA。 |
| 人机接口 | |
| LED 显示 | 可显示设定频率、输出频率、输出电压、输出电流等。 |
| 环境与保护 | |
| 保护等级 | IP20 |
| 环境湿度环境温度 | 90%RH以下(无凝露)，- 10℃~ +40℃。如果环境温度超过40℃，逆变器将降额 |
| 抗振 | 20Hz以下9.8m/s(1G)， 20Hz以上5.88m/s(0.6G) |
| 海拔环境 | ≤1000M，室内(无腐蚀性气体和液体) |
| 存储温度 | -20℃～60℃ |
| 冷却方式 | 风冷 |
| 产品型号 | 适配电机 (kW) | 输入电流 (A) | 输出电流 (A) | 额定容量 (kVA) | W (mm) |
H (mm) |
D (mm) |
W1 (mm) |
H1 (mm) |
孔径 (mm) |
重量 (kg) |
| 3相输入、3相输出380V(-15%~+15%公差) | |||||||||||
| FC280-4T-0.75GB/1.5PB | 0.75/1.5 | 3.4/5.0 | 2.1/3.8 | 1.5/3.0 | 118.00 | 185.00 | 157.00 | 106.00 | 175.00 | Ø4.5 | 2.47 |
| FC280-4T-1.5GB/2.2PB | 1.5/2.2 | 5.0/5.8 | 3.8/5.1 | 3.0/4.0 | 118.00 | 185.00 | 157.00 | 106.00 | 175.00 | Ø4.5 | 2.53 |
| FC280-4T-2.2GB/3.0PB | 2.2/3.0 | 5.8/8.0 | 5.1/6.8 | 4.0/4.9 | 160.00 | 247.00 | 177.00 | 148.00 | 235.00 | Ø5.5 | 2.70 |
| FC280-4T-3.0GB/4.0PB | 3.0/4.0 | 8.0/10.5 | 6.8/9.0 | 4.9/5.9 | 160.00 | 247.00 | 177.00 | 148.00 | 235.00 | Ø5.5 | 2.70 |
| FC280-4T-4.0GB/5.5PB | 4.0/5.5 | 10.5/14.6 | 9.0/13.0 | 5.9/8.9 | 160.00 | 247.00 | 177.00 | 148.00 | 235.00 | Ø5.5 | 2.70 |
| FC280-4T-5.5GB/7.5PB | 5.5/7.5 | 14.6/20.5 | 13.0/17.0 | 8.9/11.0 | 160.00 | 247.00 | 177.00 | 148.00 | 235.00 | Ø5.5 | 4.60 |
| FC280-4T-7.5GB/11PB | 7.5/11 | 20.5/26.0 | 17.0/25.0 | 11.0/17.0 | 160.00 | 247.00 | 177.00 | 148.00 | 235.00 | Ø5.5 | 4.83 |
| FC280-4T-11GB/15PB | 11/15 | 26.0/35.0 | 25.0/32.0 | 17.0/21.0 | 160.00 | 247.00 | 177.00 | 148.00 | 235.00 | Ø5.5 | 5.18 |
| FC280-4T-15GB/18.5PB | 15/18.5 | 35.0/38.5 | 32.0/37.0 | 21.0/24.0 | 220.00 | 321.00 | 198.00 | 205.00 | 305.00 | Ø5.5 | 7.94 |
| FC280-4T-18.5GB/22PB | 18.5/22 | 38.5/46.5 | 37.0/45.0 | 24.0/30.0 | 220.00 | 321.00 | 198.00 | 205.00 | 305.00 | Ø5.5 | 8.80 |
| FC280-4T-22GB/30PB | 22/30 | 46.5/62.0 | 45.0/60.0 | 30.0/40.0 | 220.00 | 321.00 | 198.00 | 205.00 | 305.00 | Ø5.5 | 8.91 |
| FC280-4T-30G/37P(-B) | 30/37 | 62.0/76.0 | 60.0/75.0 | 40.0/57.0 | 250.00 | 426.00 | 210.00 | 210.00 | 410.00 | Ø9 | 14.60 |
| FC280-4T-37G/45P(-B) | 37/45 | 76.0/92.0 | 75.0/91.0 | 57.0/69.0 | 250.00 | 426.00 | 210.00 | 210.00 | 410.00 | Ø9 | 14.60 |
| FC280-4T-45G/55P(-B) | 45/55 | 92.0/113.0 | 91.0/112.0 | 69.0/85.0 | 300.00 | 492.00 | 236.00 | 266.00 | 473.00 | Ø9 | 19.50 |
| FC280-4T-55G/75P(-B) | 55/75 | 113.0/157.0 | 112.0/150.0 | 85.0/114.0 | 300.00 | 492.00 | 236.00 | 266.00 | 473.00 | Ø9 | 19.80 |
| FC280-4T-75G/90P(-B) | 75/90 | 157.0/180.0 | 150.0/176.0 | 114.0/134.0 | 320.00 | 555.00 | 230.00 | 230.00 | 536.00 | Ø12 | 26.50 |
| FC280-4T-90G/110P(B) | 90/110 | 180.0/214.0 | 176.0/210.0 | 134.0/160.0 | 410.00 | 634.00 | 240.00 | 320.00 | 611.00 | Ø12 | 48.30 |
| FC280-4T-110G/132P(B) | 110/132 | 214.0/256.0 | 210.0/253.0 | 160.0/192.0 | 410.00 | 634.00 | 240.00 | 320.00 | 611.00 | Ø12 | 49.00 |
| FC280-4T-132G/160P | 132/160 | 256.0/307.0 | 253.0/304.0 | 192.0/231.0 | 475.00 | 692.00 | 347.00 | 320.00 | 669.00 | Ø12 | 72.40 |
| FC280-4T-160G/185P | 160/185 | 307.0/340.0 | 304.0/330.0 | 231.0/236.0 | 475.00 | 692.00 | 347.00 | 320.00 | 669.00 | Ø12 | 73.50 |
| FC280-4T-185G/200P | 185/200 | 340.0/385.0 | 330.0/377.0 | 236.0/250.0 | 420.00 | 790.00 | 366.00 | 310.00 | 764.00 | Ø12 | 80.00 |
| FC280-4T-200G/220P | 200/220 | 385.0/430.0 | 377.0/426.0 | 250.0/280.0 | 420.00 | 790.00 | 366.00 | 310.00 | 764.00 | Ø12 | 80.00 |
| FC280-4T-220G/250P | 220/250 | 430.0/468.0 | 426.0/465.0 | 280.0/355.0 | 490.00 | 810.00 | 370.00 | 360.00 | 785.00 | Ø12 | 93.50 |
| FC280-4T-250G/280P | 250/280 | 468.0/525.0 | 465.0/520.0 | 355.0/396.0 | 490.00 | 1110.00 | 370.00 | 360.00 | 1085.00 | Ø12 | 126.00 |
| FC280-4T-280G/315P | 280/315 | 525.0/590.0 | 520.0/585.0 | 396.0/445.0 | 650.00 | 1190.00 | 370.00 | 520.00 | 1159.00 | Ø14 | 164.00 |
| FC280-4T-315G/355P | 315/355 | 590.0/665.0 | 585.0/650.0 | 445.0/500.0 | 650.00 | 1190.00 | 370.00 | 520.00 | 1159.00 | Ø14 | 165.00 |
| FC280-4T-355G/400P | 355/400 | 665.0/785.0 | 650.0/725.0 | 500.0/565.0 | 650.00 | 1190.00 | 370.00 | 520.00 | 1159.00 | Ø14 | 166.00 |
| FC280-4T-400G/450P | 400/450 | 785.0/883.0 | 725.0/820.0 | 565.0/630.0 | 650.00 | 1190.00 | 370.00 | 520.00 | 1159.00 | Ø14 | 167.00 |
