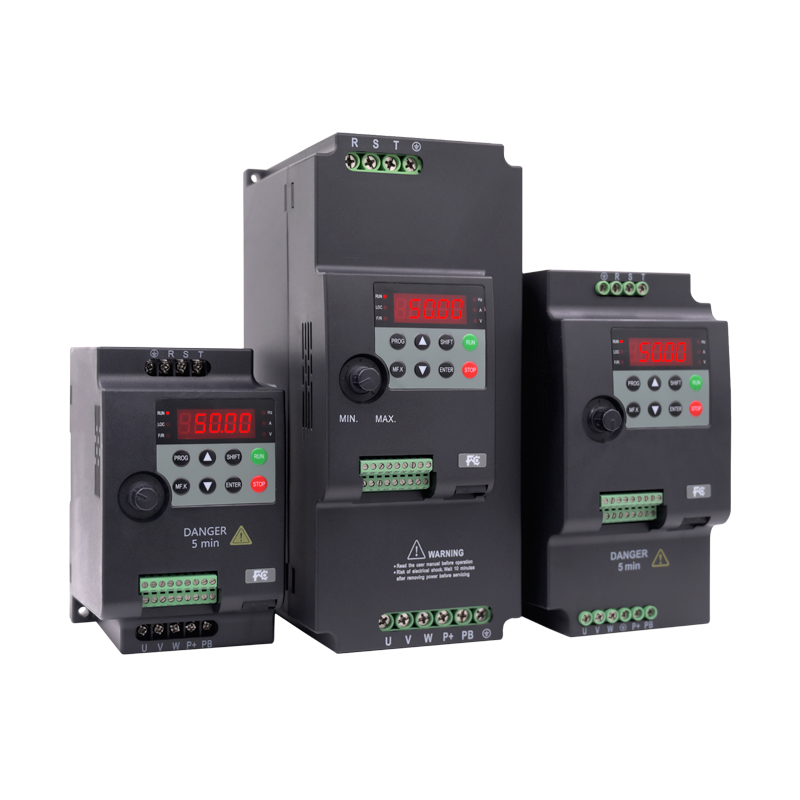

FC100E系列 迷你型⽮量变频器（0.4~15kW）
FC100E系列 迷你型⽮量变频器是本公司开发的⼀款经济、迷你型变频器，具有体积⼩、⾼性价⽐等优势，采⽤开环⽮量和V/F控制⽅式，以⾼性能的电流⽮量控制技术可实现异步电机控制。
1、开环矢量，VF控制
2、CE认证
3、支持0.4KW至5.5kW的轨道安装
4、内置PID，摆幅频率，简单的PLC和逻辑控制
5、标准RS485通讯接口，支持Modbus RTU通讯
| 电气规格 | |
| 输入电压 | 单相/三相200~240V，三相380~440V 波动不大于±10%，不平衡率<3% |
| 输入频率 | 50/60Hz ± 5% |
| 输出电压 | 0 V~输入电压 |
| 输出频率 | 矢量控制：0~300Hz V / F控制：0~3200Hz |
| 性能指标 | |
| 过载能力 | 150%额定输出电流持续1分钟，180%额定输出电流持续2秒 |
| 控制方式 | 开环矢量控制(SVC)， V/F控制 |
| 运行命令设置方法 | 操作面板设置，外部终端设置，通讯设置 |
| 速度设定方法 | 数字设置，模拟设置/脉冲设置，通信设置 |
| 转速设定梯度 | 数字设置:0.01Hz，模拟设置:1% X最高频率 |
| 转速控制精度 | SVC：±0.5% |
| 调速范围 | SVC：1:100 |
| 转矩控制响应 | SVC：<200ms |
| 启动力矩 | SVC：150% 额定扭矩/0.5Hz |
| 特别功能 | |
| 可编程输入和输出终端 | 输入输出终端功能可编辑 |
| 进程PID调节功能 | 内置过程PID模块 |
| 简单PLC功能 | 内置简单PLC模块，可实现定时和多段频率输出 |
| 纺锤摆动功能 | 内置纺锤摆动频率功能模块 |
| 保护功能 | |
| 过压保护 | 母线电压自动控制，防止过压故障 |
| 自动限流保护 | 输出电流自动限制，防止过流故障 |
| 过载预报警和报警 | 过载预警和保护 |
| 输出缺相保护 | 输出缺相自动检测报警功能 |
| 过压和溢流失速控制 | 在操作过程中自动限制电流和电压，防止频繁的过流和过压跳闸 |
| 输出短路接地保护 | 有效的输出短路接地保护功能 |
| 输出相对相短路保护 | 输出相间短路有效保护功能 |
| 输入及输出 | |
| 外部模拟电源 | +10V，负载能力100mA |
| 外部数字电源 | +24V，负载容量200mA |
| 模拟输入 | AI1：电压0 ~ 10 V/ 0-20mA |
| 模拟电压输出 | AOV：0~10V |
| 模拟电流输出 | AOI：0~20mA |
| 数字输入 | DI1~DI5(可选择DI5作为高速脉冲信号) |
| 数字输出 | 调频:可选择调频作为高频脉冲信号输出 |
| 继电器输出 | TA/TB/TC:触点额定250VAC/3A或30VDC/1A |
| Modbus通讯 | A+、B- |
| 操作显示 | |
| LED 显示 | 设定频率、输出频率、输出电压、输出电流、电机转速、输出转矩、数字端子、状态参数、编程菜单参数、故障代码等。 |
| 指示灯 | 3个机组指示灯，3个状态指示灯 |
| 环境特性 | |
| 工作温度 | -10~+40℃，最高温度50℃，空气温度变化小于0.5℃/min,40~50℃需降额，每1℃输出电流降额2% |
| 存储环境温度 | -40~+70℃ |
| 应用场景 | 室内，避免阳光直射，灰尘，腐蚀性气体，易燃气体，油雾，水蒸气，滴水或盐等。 |
| 海拔 | 小于1000米，大于1000米需降额 |
| 湿度 | RH≤95%，无凝露 |
| 抗振性 | 3.5m/s²在2~9Hz, 10m/s²在9~200Hz (IEC60721-3-3) |
| 防水等级 | IP20 |
| 污染程度 | 2类(干燥、非导电粉尘污染) |
| 专业认证 | |
| CE | 全系列产品已通过CE认证 |
| 可选配件 | |
| 键盘 | 整个系列通过标准网线支持外置键盘 |
| 产品型号 | 适配电机 (kW) | 输入电流 (A) | 输出电流 (A) | 额定容量 (kVA) | W (mm) |
H (mm) |
D (mm) |
W1 (mm) |
H1 (mm) |
孔径 (mm) |
重量 (kg) |
| 1相输入3相输出220V(-15%~+15%公差) | |||||||||||
| FC100E-2S-0.4G | 0.40 | 6.50 | 2.10 | 0.70 | 85.00 | 142.00 | 116.00 | 73.00 | 136.00 | Ø5 | 1.00 |
| FC100E-2S-0.75G | 0.75 | 8.20 | 4.00 | 1.50 | 85.00 | 142.00 | 116.00 | 73.00 | 136.00 | Ø5 | 1.00 |
| FC100E-2S-1.5G | 1.50 | 14.00 | 7.00 | 3.00 | 85.00 | 142.00 | 116.00 | 73.00 | 136.00 | Ø5 | 1.00 |
| FC100E-2S-2.2G | 2.20 | 23.00 | 9.60 | 4.00 | 85.00 | 142.00 | 116.00 | 73.00 | 136.00 | Ø5 | 1.00 |
| FC100E-2S-4.0G | 4.00 | 39.00 | 16.50 | 5.90 | 106.50 | 240.50 | 148.00 | 96.00 | 230.00 | Ø5 | 3.00 |
| FC100E-2S-5.5G | 5.50 | 60.00 | 25.00 | 8.50 | 106.50 | 240.50 | 148.00 | 96.00 | 230.00 | Ø5 | 3.00 |
| 3相输入、3相输出220V(-15%~+15%公差) | |||||||||||
| FC100E-2T-4.0G | 4.00 | 19.00 | 16.50 | 5.90 | 106.50 | 240.50 | 148.00 | 96.00 | 230.00 | Ø5 | 3.00 |
| FC100E-2T-5.5G | 5.50 | 28.00 | 25.00 | 8.50 | 106.50 | 240.50 | 148.00 | 96.00 | 230.00 | Ø5 | 3.00 |
| FC100E-2T-7.5G | 7.50 | 35.00 | 30.00 | 11.00 | 106.50 | 240.50 | 148.00 | 96.00 | 230.00 | Ø5 | 3.00 |
| FC100E-2T-11G | 11.00 | 47.00 | 45.00 | 16.00 | 106.50 | 240.50 | 148.00 | 96.00 | 230.00 | Ø5 | 3.00 |
| 3相输入、3相输出380V(-15%~+15%公差) | |||||||||||
| FC100E-4T-0.75G | 0.75 | 3.40 | 2.10 | 1.50 | 85.00 | 142.00 | 116.00 | 73.00 | 136.00 | Ø5 | 1.00 |
| FC100E-4T-1.5G | 1.50 | 5.00 | 3.80 | 3.00 | 85.00 | 142.00 | 116.00 | 73.00 | 136.00 | Ø5 | 1.00 |
| FC100E-4T-2.2G | 2.20 | 5.80 | 5.10 | 4.00 | 85.00 | 142.00 | 116.00 | 73.00 | 136.00 | Ø5 | 1.00 |
| FC100E-4T-4.0G | 4.00 | 10.50 | 9.00 | 5.90 | 95.00 | 180.00 | 120.00 | 83.00 | 168.00 | Ø5 | 2.00 |
| FC100E-4T-5.5G | 5.50 | 14.60 | 13.00 | 8.90 | 95.00 | 180.00 | 120.00 | 83.00 | 168.00 | Ø5 | 2.00 |
| FC100E-4T-7.5G | 7.50 | 19.00 | 17.00 | 11.00 | 106.50 | 240.50 | 148.00 | 96.00 | 230.00 | Ø5 | 3.00 |
| FC100E-4T-11G | 11.00 | 28.00 | 25.00 | 16.00 | 106.50 | 240.50 | 148.00 | 96.00 | 230.00 | Ø5 | 3.00 |
| FC100E-4T-15G | 15.00 | 35.00 | 32.00 | 21.00 | 106.50 | 240.50 | 148.00 | 96.00 | 230.00 | Ø5 | 3.00 |
| 1相输入220V, 3相输出380V(-15%-+15%公差) | |||||||||||
| FC100E-2S4T-0.75G | 0.75 | 7.50 | 2.50 | 1.50 | 85.00 | 142.00 | 116.00 | 73.00 | 136.00 | Ø5 | 1.00 |
| FC100E-2S4T-1.5G | 1.50 | 11.00 | 3.70 | 3.00 | 85.00 | 142.00 | 116.00 | 73.00 | 136.00 | Ø5 | 1.00 |
| FC100E-2S4T-2.2G | 2.20 | 15.00 | 5.00 | 4.00 | 85.00 | 142.00 | 116.00 | 73.00 | 136.00 | Ø5 | 1.00 |
| FC100E-2S4T-4.0G | 4.00 | 26.00 | 8.50 | 5.90 | 95.00 | 180.00 | 120.00 | 83.00 | 168.00 | Ø5 | 2.00 |
| FC100E-2S4T-5.5G | 5.50 | 39.00 | 13.00 | 8.90 | 95.00 | 180.00 | 120.00 | 83.00 | 168.00 | Ø5 | 2.00 |
