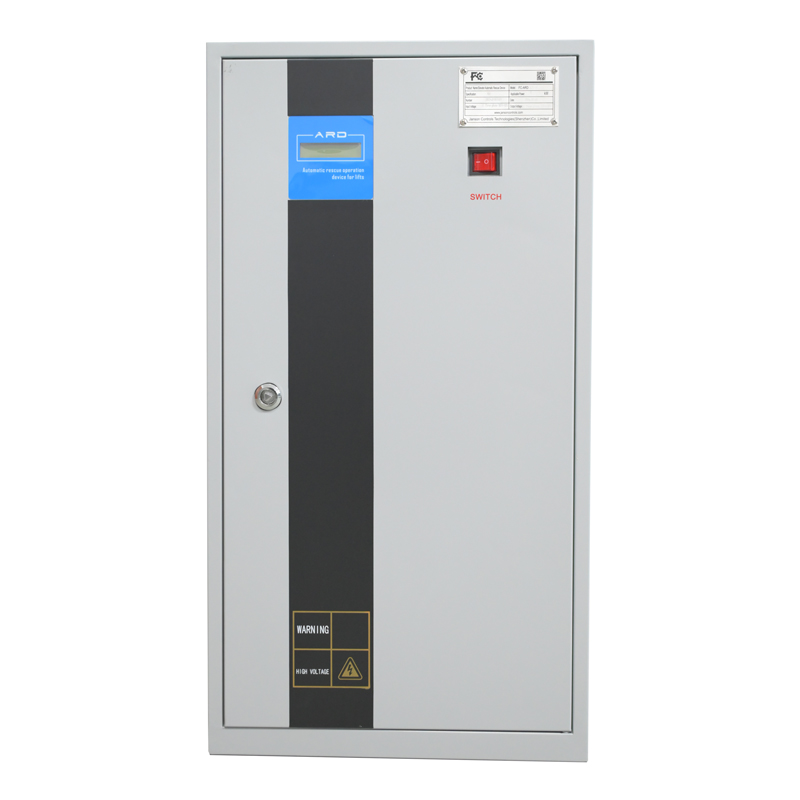

FC-ARD系列 电梯停电应急救援系统（7.5~37kW）
电梯停电应急电源，简称ARD，ARD能在电网停电时自动工作，并在设定时间内为电梯控制系统提供三相应急电源，使电梯轿厢慢速运行至平层位置并打开门释放乘客。ARD具有安装简便、调试方便、性价比高等特点。
1、当电网供电正常时，ARD处于备用充电状态，ARD逆变器自动进入工作状态，为电梯提供三相应急电源，电网供电恢复后，ARD回到备用充电状态。
2、当开关SW1（3=关闭，4=打开）接收到门锁关闭继电器信号时，延迟10秒停止，如果信号持续工作180秒停止；当开关SW1（3=打开，4=关闭）时，门锁继电器在15秒后偶尔关闭；当开关SW1（3=打开，4=打开）时，门锁关闭继电器信号在30秒后偶尔关闭。
3、电池组采用免维护电池，充电方式为脉冲充电，可缩短电池充满电的时间，并减少电池正负极的极化，提高电池的使用效率。
| 产品型号 | FC-ARD-4T-7.5 | FC-ARD-4T-11 | FC-ARD-4T-15 | FC-ARD-4T-18 | FC-ARD-4T-22 | |
| 负载 | 10HP (8KW) | 13HP(11kW) | 18HP(15KW) | 20HP (18KW) | 24HP(22KW) | |
| 交流输入电压范围 | 380V / 220VAC + 15%三相输入50/60Hz±10% | |||||
| 直流电压 | 48VDC | 60VDC | 72VDC | 84VDC | 96VDC | |
| 充电方式 | 制动流体控制 | |||||
| 充电时间 | 6小时充满90%的电量 | |||||
| 反向流装置 | 规格说明 | 脉宽调制正弦波输出 | ||||
| 输出电压 | 400V / 415V / 200V交流三相输出50/60Hz±0.1Hz | |||||
| 能效比 | 85% | |||||
| 过载 | 可连续承受125%负载，5秒延时保护 | |||||
| 谐波失真 | Less than 3% at linear load | |||||
| 波数比 | 4:1 | |||||
| 功率源转化率 | 0.8 | |||||
| 相位差 | 120° ± 1° | |||||
| 尺寸 | 400*170*740 mm / 400*190*760 mm | |||||
| 液晶显示屏 | 市电正常，逆变器正常，电池电压过低，过载 | |||||
| 防护 | 输出有过载和短路保护行为，直流电输出有低/高保护 | |||||
| 产品型号 | 适配电机 (kW) | W (mm) |
H (mm) |
D (mm) |
重量 (kg) |
| 3 Phase Input and 3 Phase Output 380V (-10%~+10% Tolerance) | |||||
| FC-ARD-4T-7.5 | 7.5 | 400.00 | 740.00 | 170.00 | 31.50 |
| FC-ARD-4T-11 | 11 | 400.00 | 740.00 | 170.00 | 31.50 |
| FC-ARD-4T-15 | 15 | 400.00 | 740.00 | 170.00 | 31.50 |
| FC-ARD-4T-18 | 18 | 400.00 | 760.00 | 190.00 | 35.50 |
| FC-ARD-4T-22 | 22 | 400.00 | 760.00 | 190.00 | 35.50 |
| FC-ARD-4T-30 | 30 | 400.00 | 760.00 | 190.00 | 35.50 |
| FC-ARD-4T-37 | 37 | 400.00 | 760.00 | 190.00 | 35.50 |
