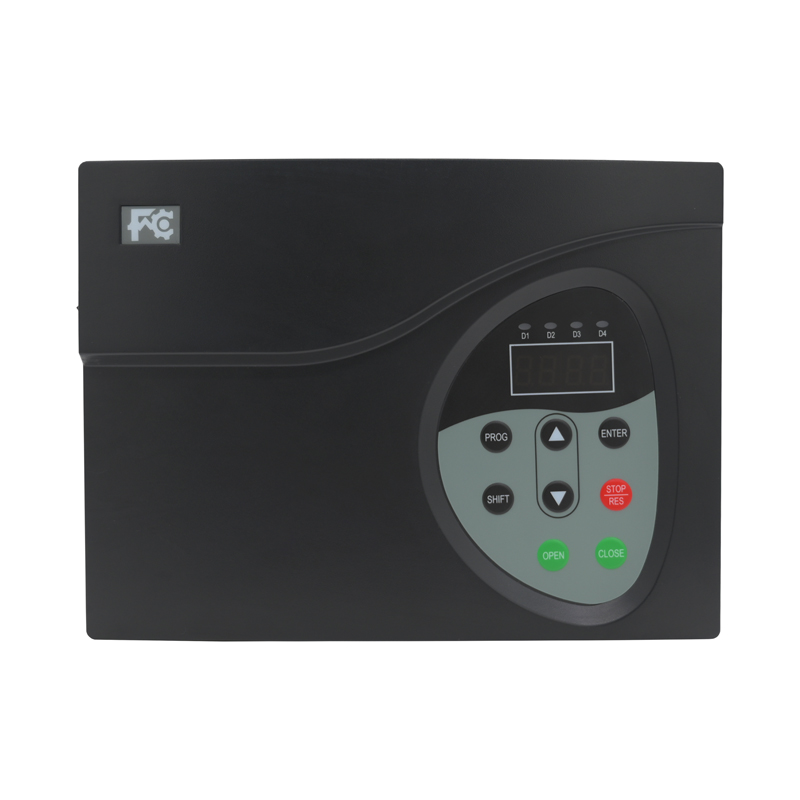

DM100电梯门控制系统（0.2~0.75kW）
DM100系列集成门机控制器是专门用于驱动门的变频控制器系统。它集成了门的开/关逻辑控制和电机驱动，并实现对整个门系统，带有来自外部系统的门打开/关闭命令。DM100可驱动交流异步电动机和永磁同步电动机，并支持两种控制模式，速度控制和距离控制。适用于各种应用中，它可以满足大多数门系统的驱动和控制要求。
1、支持两种自动调整模式，带-Load自动调整和空载自动调谐
2、对于使用通用ABZ编码器的交流永磁同步电机上的CLVC，打开支持集电极输出或推挽输出
3、对于SVC，固定扭矩升压等功能，定制支持扭矩升压和过励磁
4、支持车门宽度自动调节
5、支持自动演示
6、支持障碍物自动识别
| 项目 | 基本参数 | |
| 基本规格 | 最大输出频率 | 99.00 Hz |
| 速度范围 | 1:50 (SVC) 1:1000 (CLVC) SVC:无传感器矢量控制 闭环矢量控制 | |
| 速度稳定性 | ±0.5% (SVC) ±0.05% (CLVC) |
|
| 启动扭矩 | 1 Hz/150% (SVC) 0 Hz/180% (CLVC) |
|
| 频率精度 | 0.01 Hz | |
| 电流解析度 | 0.01 A | |
| 载波频率 | 2–16 kHz | |
| 主要功能 | 支持两种自动调谐模式，负载自动调谐和空载自动调谐。 | |
| 对于使用通用ABZ编码器的交流PMSM上的CLVC，支持开集电极输出或推挽输出。 | ||
| SVC支持固定转矩提升、定制转矩提升、过激励等功能。 | ||
| 门宽度自动调谐支持。 | ||
| 支持自动演示。 | ||
| 支持障碍物自动识别。 | ||
| 保护功能 | 支持控制器过载保护(150%额定电流1分钟，180%额定电流1秒)。 | |
| 支持过压、欠压、过流、输出缺相、相间短路保护。 | ||
| 自然环境 | 安装位置 | 室内，避免阳光直射、灰尘、腐蚀性气体、可燃气体、油雾、蒸汽、滴漏和盐。 |
| 海拔 | 1000m以下海拔1000m以上需降频 | |
| 环境温度 | -10℃~ +40℃环境温度在45℃~ 50℃之间时降额 | |
| 湿度 | 小于95% RH，无冷凝 | |
| 振动 | < 5.9 m/s2(0.6 g) | |
| 储存温 | -20°C to +60°C | |
| 冷却方式 | 自然冷却0.2 kW，强制风冷0.4 kW, 0.75 kW | |
| 防护等级 | IP20 | |
| 存储位置 | 在室内，清洁和干燥 | |
| 交通运输 | 用标准箱包装，可乘长途汽车、火车、飞机或轮船运输。 | |
| 运输过程中的振动 | 15米/ s2 (1.5 g)当正弦振动为9 – 200hz时 | |
| 产品型号 | 适配电机 (kW) | 输入电流 (A) | 输出电流 (A) | 额定容量 (kVA) | W (mm) |
H (mm) |
D (mm) |
GW (kg) |
| 单相输入单相输出220V(-15%~+20%公差) | ||||||||
| DM100-2S-0.2 | 0.2 | 2.70 | 1.30 | 0.50 | 300.00 | 160.00 | 70.00 | 1.00 |
| DM100-2S-0.4 | 0.4 | 5.40 | 2.30 | 1.00 | 300.00 | 160.00 | 70.00 | 1.00 |
| DM100-2S-0.7 | 0.7 | 8.20 | 4.00 | 1.50 | 300.00 | 160.00 | 70.00 | 1.00 |
